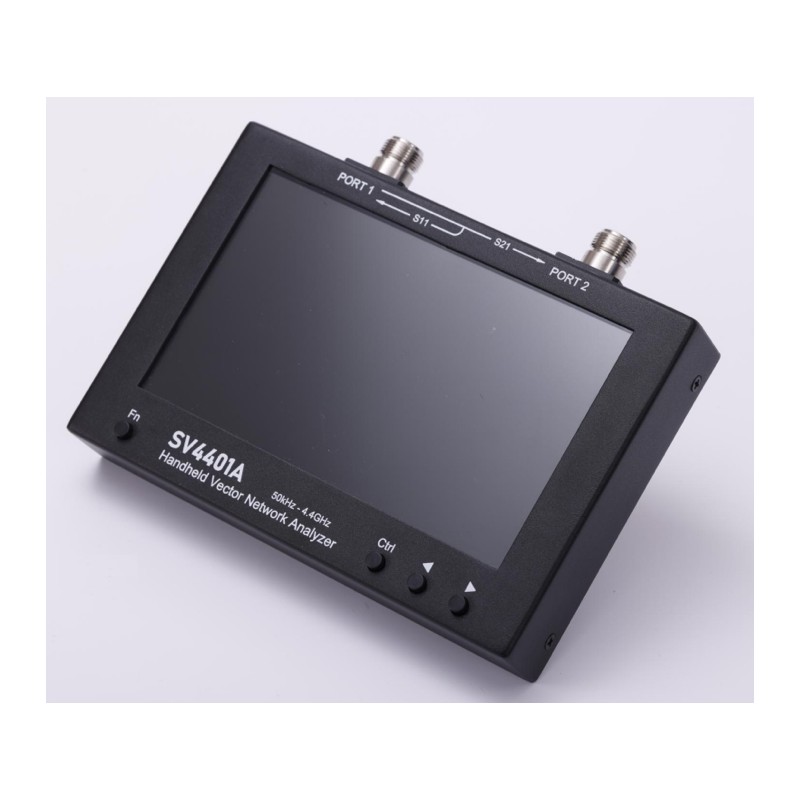

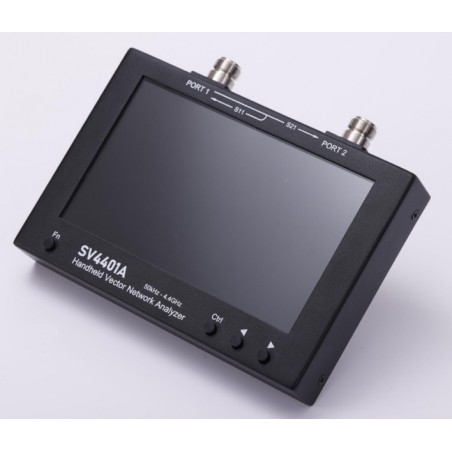

L'SV4401A è un analizzatore di rete vettoriale (VNA) portatile con una gamma di frequenza di 50 kHz ~ 4,4 GHz. Può essere utilizzato per misurazioni S11 e S21. La gamma dinamica S21 di SV4401A è 75 dB, mentre la gamma dinamica S11 è 50 dB. SV4401A è adatto per il test di antenne nelle bande MF/HF/VHF/UHF, come antenne a onde corte, antenne WiFi, antenne bluetooth, antenne GPS, ecc. Può anche essere utilizzato per misurare filtri, amplificatori, attenuatori, cavi, accoppiatori, duplexer e altri componenti RF. SV4401A supporta una varietà di formati di visualizzazione: Log Mag, Linear Mag, Phase, Smith R+jX, Smith R+L/C, VSWR, Polar, Group delay, Resistance, Reactance, ecc. Inoltre, SV4401A supporta la funzione TDR che è utile per la misurazione delle lunghezze dei cavi.

SV4401A è progettato con custodia in metallo, resistente e in grado di schermare efficacemente le interferenze elettromagnetiche. La dimensione di SV4401A è 190 mm x 130 mm x 30 mm e una staffa posteriore permette l'uso desktop. L'interfaccia RF di SV4401A è un connettore femmina di tipo N e viene fornita con una coppia di adattatori da N a SMA, che possono essere utilizzati per collegare DUT con interfacce SMA. Con il sistema di elaborazione del segnale progettato in modo ottimale, la velocità di scansione dell'SV4401A è di 400 punti/s, il che consente una misurazione quasi in tempo reale e i punti di scansione massimi sono fino a 1001. Lo schermo dell'SV4401A è da 7 ”, touchscreen, che consente agli utenti di vedere chiaramente il contenuto dello schermo anche all'aperto. Lo strumento adotta un design touch screen completo, con 4 pulsanti fisici, gli utenti possono impostare rapidamente gamma di frequenza, scalare, attivare/disattivare tracce, aggiungere/eliminare marcatori, schermate e così via. L'operazione è abbastanza comoda e fluida. L'SV4401A ha due batterie al litio 18650 da 3350 mAh integrate con una durata della batteria fino a 4 ore. L'interfaccia di ricarica è USB di tipo C, il cavo di tipo C può essere utilizzato sia per caricare le batterie che per il trasferimento dei dati. Allo stesso tempo, l'SV4401A ha una scheda di memoria incorporata da 8 GB, che può essere utilizzata per memorizzare lo stato di calibrazione, file snp, schermate, ecc.

? Gamma di frequenza: 50 kHz - 4,4 GHz;

? Gamma dinamica S21?75dB?Gamma dinamica S11?50dB;

? Touch screen capacitivo IPS da 7 pollici ad alta luminosità, chiaramente visibile all'esterno;

? Custodia in metallo, scherma efficacemente le interferenze elettromagnetiche;

? Connettore RF di tipo N

? Touch screen completo + 4 pulsanti fisici,

? Dimensioni: 190mmx130mmx30mm;

? Progettato con una staffa posteriore da tavolo;

? Supporta screenshot locale, in grado di salvare lo screenshot sulla scheda di memoria integrata;

? Scheda di memoria integrata da 8 GB per memorizzare lo stato di calibrazione, file snp, schermate, ecc;

? 2 batterie al litio 3350mAh tipo 18650 integrate con una durata della batteria fino a 4 ore;

? Funzione TDR, che può essere utilizzata per misurare la lunghezza del cavo;

? Fino a 2 tracce di riferimento;

? È possibile trascinare fino a 8 marker e la tabella dei marker in qualsiasi punto dello schermo;

? 12 slot di salvataggio/richiamo e supporta il salvataggio/richiamo dello stato di calibrazione dai file;

? Ricarica tramite USB di tipo C, tensione di ricarica è di 5 V CC;

? Viene fornito con custodia;

? Progettato con una porta di uscita di alimentazione USB 5V/1A;

? Aggiornamento del firmware tramite disco U virtuale con cavo USB Tipo-C;

? Viene fornito con kit di calibrazione SMA e cavo coassiale SMA da 50 cm;

? Luminosità dello schermo regolabile;

? Sospensione automatica per risparmiare energia;

? Supporta i comandi della console e il software per PC;
