I primi IC-7760 Signature Edition saranno disponibili in quantità limitata (200 pezzi in tutto il mondo) e fanno parte di una prestigiosa edizione per festeggiare il 60° anniversario ICOM. Ogni unità, di questa Signature Edition, sarà dotata di uno stand commemorativo con una speciale targa 60° anniversario. I fortunati acquirenti dell'IC-7760 Signature Edition potranno richiedere, al momento dell'acquisto, di abbinare all'apparato un esclusivo orologio da polso Seiko, personalizzato con la scritta ICOM 60° Anniversario.

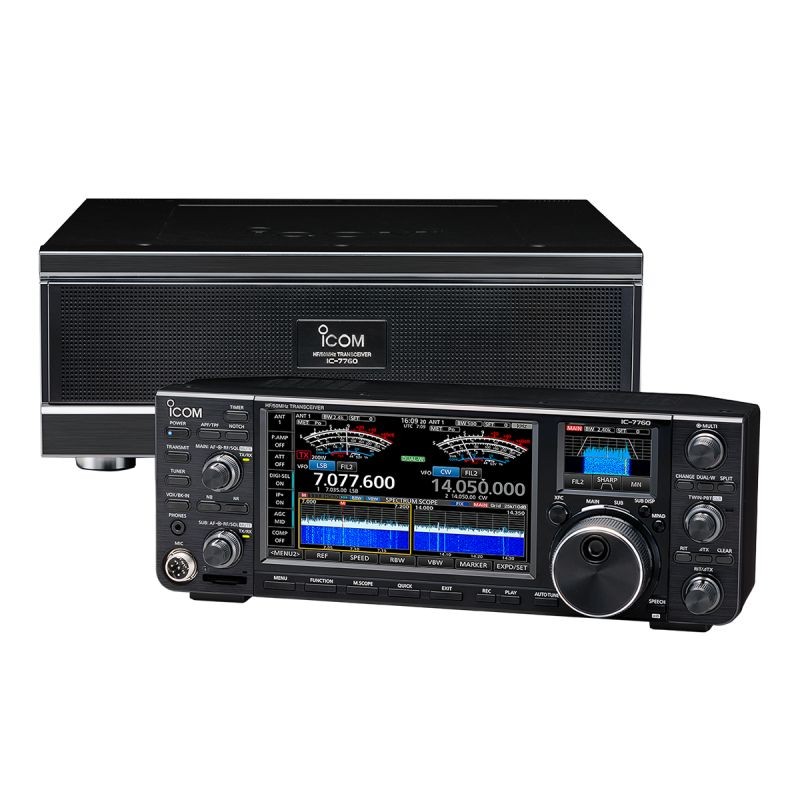

L'IC-7760 è costituito da una testa di controllo remoto separata e da un ponte RF e utilizza un cavo LAN per il collegamento tra di loro. Aumenta la flessibilità dell'installazione. Un cavo di controllo (3 m, 9,8 ft) viene fornito con il ricetrasmettitore e un cavo LAN disponibile in commercio* può essere utilizzato per installare il ponte RF in una posizione più remota. Consente al mazzo RF di essere collocato in un rack o in un'altra posizione lontano dal desktop della stazione, fornendo un ambiente di baracca silenzioso lontano dal rumore della ventola utilizzata per dissipare il calore generato dal ponte RF.
* cavo LAN: Cat5e o superiore. Lunghezza del cavo: Massimo 100 m, 328 ft
L'IC-7760 può essere collegato alla testa di controllo e al ponte RF attraverso una rete LAN domestica cablata*.
Questo dà all'utente una flessibilità ancora maggiore del mazzo RF. A causa della sua semplice configurazione che non richiede un PC,
la testa di controllo del 7760 può essere spostata ovunque in casa e gestita non solo dalla baracca ma anche dal soggiorno, ecc., Finché è disponibile una connessione LAN.
* La comunicazione tra la testa di controllo e il mazzo RF dipende dall'ambiente di rete in cui viene utilizzato. Gigabit Ethernet è richiesto.
La testa di controllo può essere utilizzata su un segmento di rete diverso dal mazzo RF, ad esempio tramite uno switch di ret
L'IC-7760 ha ricevitori MAIN/SUB indipendenti, dall'antenna all'altoparlante, in modo che una sezione del ricevitore non abbia alcun effetto sull'altro, fornendo la ricezione simultanea di due segnali in diverse bande / dispositivi con prestazioni identiche.
Come per l'IC-7851, ii due spectrum scopes forniscono la visualizzazione simultanea delle bande MAIN e SUB che consentono all'operatore di vedere le condizioni di modifica della banda.
L'IC-7760 adotta il sistema di campionamento diretto RF, in cui i segnali RF vengono convertiti direttamente in segnali digitali e i segnali vengono elaborati da un FPGA (Field Programmable Gate Array). Questo sistema evita distorsioni non lineari che si verificano nelle fasi del miscelatore durante l'elaborazione del segnale analogico. Inoltre, utilizzando unità DSP sia nel ponte RF che nella testa di controllo, l'IC-7760 è in grado di gestire la commutazione del percorso audio complesso grazie a vari ingressi e uscite dell'interfaccia, riducendo al minimo il ritardo in un ambiente LAN domestico.
 |
Panoramica del diagramma di blocco |
|
 |
 |
Mentre il modello precedente copriva le bande HF con un BPF (Band Pass Filter), l'IC-7760 utilizza un BPF separato da 11 in fasce HF.
Inoltre, utilizzando filtri nitidi specializzati per ogni banda amatoriale, il BPF attenua in modo efficiente i segnali di interferenza fuori banda nello stadio RF e previene il trabocco al convertitore A / D.
 |
|
La funzione DPD corregge la distorsione non lineare all'amplificatore finale applicando in anticipo la distorsione inversa. Una trasmissione del segnale pulito viene raggiunta fornendo allo stesso tempo 200 W di potenza ad alta potenza. La funzione DPD funziona anche alla potenza di 1 kW in combinazione con IC-PW2*.
Cavo di feedback DPD OPC-2501 è necessario quando si utilizza con IC-PW2.
DPD OFF |
DPD ON
|
|
Segnale ricevuto sul IC-7300 |
|
* 200 W e 1 ora di trasmissione continua con ingresso CA a 100 V (a temperatura ambiente 25 oC.)
|
Unità PA con un grande dissipatore di calore |
Sistema di raffreddamento efficace con quattro ventoni |
Accordatore automatico d'antenna
L'IC-7760 incorpora un sintonizzatore di antenna interna a relè meccanico come primo per i nostri modelli da 200 W. Fornisce una sintonizzazione più veloce rispetto al tipo convenzionale di condensatore variabile. Una volta sintonizzate, le informazioni corrispondenti vengono automaticamente richiamate la successiva frequenza, facilitando le modifiche della banda fluida e il funzionamento a banda multipla.
Unità di sintonizzatore dell'antenna
La testa di controllo IC-7760 ha i display principali e sub dual. I display sono un display principale largo 7 pollici (800 x 480 pixel, WVGA) e un sottodisplay da 2,4 pollici (320 x 240 pixel) ed entrambi i display sono touch screen. Il display principale mostra le informazioni necessarie per il funzionamento, tra cui le frequenze di funzionamento MAIN/SUB, lo stato di impostazione/orario di ciascuna funzione, nonché l'ambito di spettro, l'ambito di applicazione, il parametro S e i messaggi di decodifica RTTY/PSK31/63.
Esempio di impostazione Meter
Il sub display da 2,4 pollici può mostrare le impostazioni del filtro, vari metri e un registro di impilamento della banda. La schermata di impostazione del filtro può visualizzare la larghezza della banda di passband del filtro IF e la forma del filtro IF sovrapposti al segnale della banda passante del filtro IF. Questa funzione mostra immagini visibili di PBT gemelli, effetti di tacca manuale. La migliore visibilità delle informazioni migliora l'operatività e garantisce un funzionamento più fluido.
|
Esempio di effetti del filtro |
Esempio di vari metri (S/Power, ALC, COMP, SWR, Id) |
Registro delle stacking della banda |
Il doppio Spectrum Scope offre un'eccellente velocità di scansione, risoluzione e un'ampia gamma dinamica di 100 dB con elaborazione combinata FPGA, DSP e CPU per le bande principali e secondarie. Può anche monitorare due bande diverse contemporaneamente, utili per il monitoraggio delle condizioni e durante i concorsi. I doppi cannocchiali possono essere mostrati dal layout da sinistra a destra o dall'alto verso il basso, a seconda della situazione e delle esigenze. Nella modalità SCROLL continua, un'ampia larghezza di banda superiore a 1 MHz può essere vista sullo schermo dell'ambito. Il display a cascata mostra cambiamenti nello spettro di frequenza verticalmente, consentendo all'utente di trovare un segnale debole che è difficile da rilevare con l'ambito di spettro. Aumenta le possibilità del QSO senza perdere le deboli stazioni
