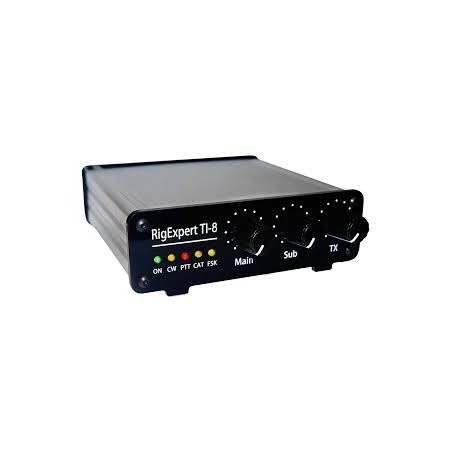

RIGEXPERT TI-8 USB TRANSCEIVER INTERFACE

RigExpert TI-8 è un'interfaccia per modalità CW e digitali usando il personal computer con porta USB.

Descrizione:

Interfaccia audio transceiver

L'interfaccia audio analogica è una connessione con l'uscita audio del ricetrasmettitore (connettore o altoparlante esterno) e l'ingresso audio del ricetrasmettitore (connettore microfono o ingresso linea). L'interfaccia audio consente di utilizzare i modi digitali, la registrazione e la riproduzione della voce, nonché altre funzioni utili (come i livelli di misurazione di un segnale dall'aria) utilizzando un computer.

L'ingresso (due canali) ei livelli di volume di uscita sono regolati da potenziometri sul pannello anteriore del dispositivo.

Interfaccia CAT per vari modelli di ricetrasmettitori

Il sistema CAT (Computer Aided Transceiver) fornisce il controllo della frequenza del ricetrasmettitore, della modalità di funzionamento e di altre funzioni tramite un software per computer. Normalmente, i ricetrasmettitori moderni hanno serie (con vari livelli di segnale) che forniscono l'interfaccia CAT.

In RigExpert TI-8, la porta dell'interfaccia CAT è vista come porta COM tramite un software per computer.

Uscita FSK

FSK (Frequency Shift Keying) è un metodo popolare per la trasmissione di messaggi digitali in radio principalmente utilizzati in modalità radio (RTTY). La maggior parte dei ricetrasmittenti forniscono funzionalità modulatore FSK per rendere stabile e chiaro il segnale RTTY.

Una porta COM separata viene assegnata all'uscita FSK quando si utilizza RigExpert TI-8.

Funzioni di uscita PTT e CW

I ricetrasmettenti forniscono gli ingressi chiave PTT (Push To Talk) e CW (Continuous Wave) per consentire l'inserimento o l'esclusione del trasmettitore.

In RigExpert TI-8, le uscite PTT e CW vengono assegnate alle righe RTS e DTR di una porta COM separata.

CW keyer

Implementazione RigExpert incorporata di WinKey.

WinKey è un keystick Morse che è stato progettato per essere collegato alla porta seriale del PC e fornire una chiave di trasmissione precisa da un software radio a base di prosciutti basato su Windows.

Per WinKey viene creata una porta COM virtuale separata.

Ingresso Squelch

Alcuni software, come EchoLink, richiedono che l'interfaccia fornisca un ingresso squelch per rilevare se il canale radio è occupato.

In RigExpert TI-8, l'ingresso squelch viene assegnato alla linea DCD della porta COM utilizzata per le uscite PTT e CW.

Cable type

Supported transceivers

IC-001

Icom IC-707, IC-275, IC-721, IC-725, IC-726, IC-728, IC-729, IC-732, IC-735, IC-736, IC-737, IC-738, IC-756 (all models), IC-761, IC-765, IC-775, IC-781, IC-7851, IC-970, IC-7600, IC-7700, IC-7800, IC-7851

IC-002

Icom IC-703, IC-706 (all models), IC-718, IC-7000 (using DIN-13 ACC socket), IC-7200, IC-7300, IC-7410, IC-7610, IC-9100

IC-003

Icom IC-746 (all models), IC-7400

TS-001S

Kenwood TS-570S, TS-570D, TS-590S, TS-2000, TS-2000X, TS-B2000

TS-002

Kenwood TS-850, TS-950

TS-003

Kenwood TS-480HX, TS-480SAT

TS-004

Kenwood TS-450, TS-690, TS-140

TS-005

Kenwood TS-870S

TS-006S

Kenwood TS-990S

YS-001

Yaesu FT-100, FT-817, FT-817ND, FT-857, FT-857D, FT-897, FT-897D

YS-002S

Yaesu FT-1000MP, FT-1000MP Mark-V, FT-2000, FT-2000D, FT DX 5000, FT DX 5000D, FT DX 5000MP (using PATCH and AF OUT sockets)

YS-003S

Yaesu FT-1000, FT-1000D

YS-005

Yaesu FT-450, FT-450D, FT-991

YS-006

Yaesu FT-950, FT DX 1200, FT DX 3000

YS-007S

Yaesu FT-1000MP, FT-1000MP Mark-V, FT-2000, FT-2000D, FT DX 5000, FT DX 5000D, FT DX 5000MP (using PACKET and AF OUT sockets)

YS-009S

Yaesu FT DX 9000, FT DX 9000D, FT DX 9000MP (using PACKET and AF OUT sockets)

TT-001S

Ten-Tec Orion

EL-001S

Elecraft K3

EL-002

Elecraft KX3

RigExpert TI-8 is a device for operating phone, CW and digital modes using personal computer with USB port. It provides:

Transceiver audio interface

Analog audio interface is a connection to transceiver audio output (external speaker connector or line output) and transceiver audio input (microphone connector or line input). Audio interface enables operating digital modes, recording and playing voice, as well as other useful functions (such as measuring levels of a signal from the air) by using a computer.

Input (two channels) and output volume levels are adjusted by potentiometers on the front panel of the device.

CAT interface for various transceiver models

CAT (Computer Aided Transceiver) system provides control of transceiver frequency, operating mode and other functions by computer software. Normally, modern transceivers have serial (with various signal levels) link providing CAT interface.

In RigExpert TI-8, CAT interface port is seen as a COM port by computer software.

FSK output

FSK (Frequency Shift Keying) is a popular method of transmitting digital messages over radio primarily used in radioteletype (RTTY) mode. Most transceivers provide FSK modulator feature to make the RTTY signal stable and clear.

A separate COM port is assigned for the FSK output when using RigExpert TI-8.

PTT and CW output functions

Transceivers provide PTT (Push To Talk) and CW (Continuous Wave) keyer inputs to allow setting the transmitter on or off.

In RigExpert TI-8, PTT and CW outputs are assigned to the RTS and DTR lines of a separate COM port.

CW keyer

Built-in RigExpert implementation of WinKey.

WinKey is a Morse keyer that is designed to attach to a PC's serial port and provide accurate transmitter keying from a Windows based ham radio software.

A separate virtual COM port is created for WinKey.

Squelch input

Some software, such as EchoLink, requires the interface to provide a squelch input to detect if the radio channel is busy.

In RigExpert TI-8, the squelch input is assigned to the DCD line of the COM port used for PTT and CW outputs.
