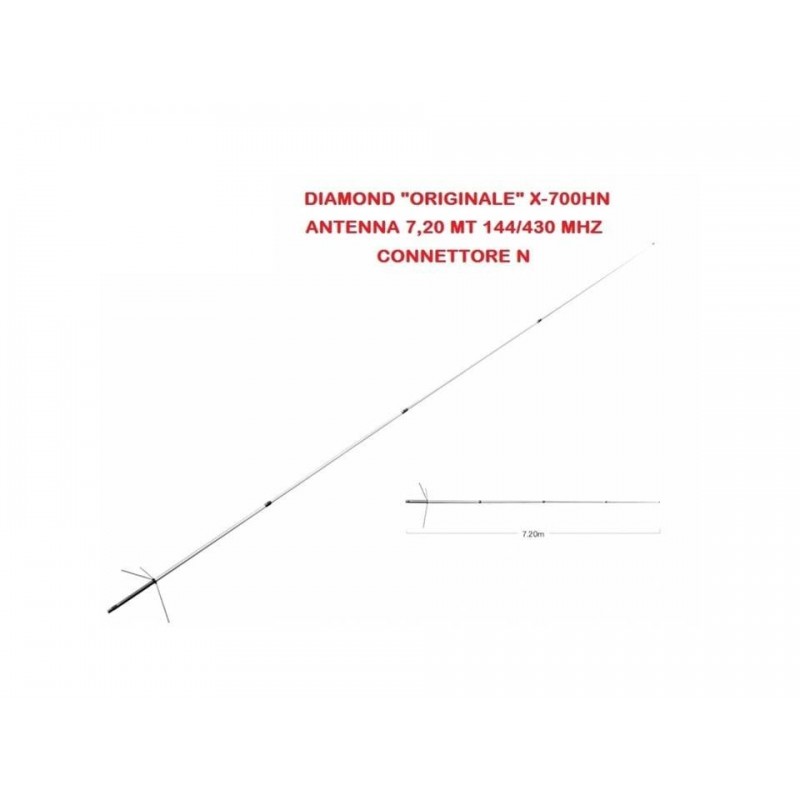

DIAMOND X-700 HN 144/430 MHz 7,20 M.

CARATTERISTICHE TECNICHE

Gamma operativa: 144 - 430 MHz

Configurazione: 4x 5/8λ (144 MHz) - 11x 5/8λ (430 MHz)

Potenza max.: 200 Watt SSB

Guadagno: 9.3 / 13 dBi

Velocità del vento: 40m/sec.

Connettore: N

Lunghezza: 7.20 metri

Lunghezza radiali: 52 cm

Diametro Ø mast: 30 - 62 m

La più completa linea di antenne da base, con caratteristiche tecniche e meccaniche superiori, come D.J.S. Direct Joint System. Con questo marchio sono segnalate le antenne con un sistema di giunzione diretto che conferisce, oltre alla protezione esterna, una struttura solida come per i sistemi composti da un unico elemento. L'impermeabilità all'acqua delle giunzioni degli elementi è garantita da guarnizioni ad anello. La protezione esterna impedisce l'ossidazione degli elementi radianti interni. La velocità del vento a cui queste antenne possono essere sottoposte rispetta le specifiche professionali, 40m/sec per la X- 7000/X-510/X-400/H-700H, 50 m/sec le X-300/X-200/V-2000/X-6000 e 60 m/sec le X-5000/X-50/X-30.

Mentre con il simbolo D.C. si segnalano le antenne cortocircuitate a massa per la corrente continua. L'elemento radiante, quello posto internamente all'antenna, è messo direttamente a massa in modo da proteggere le apparecchiature da sovracorrenti e scariche elettrostatiche durante i temporali.

Tutte le antenne hanno un'impedenza di 50 ohm, con VSWR migliore di 1.5, possono essere fissate ad un palo con diametro compreso tra 30 e 62 mm.
